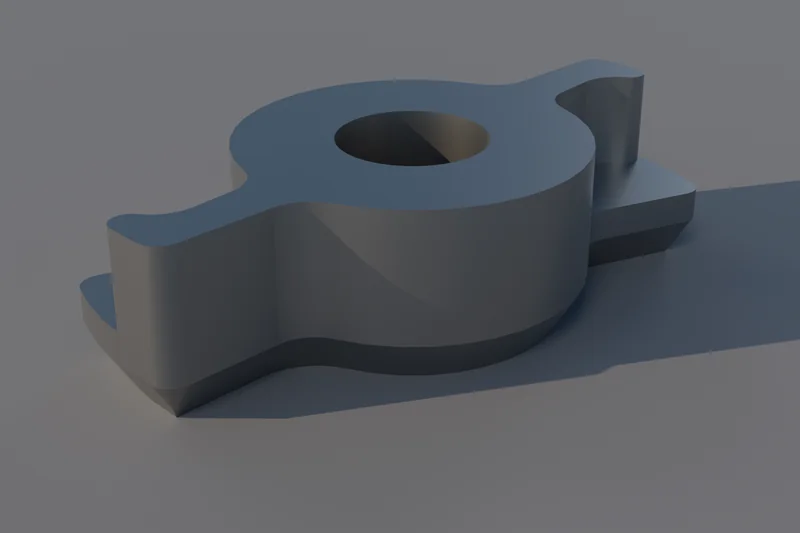

Écrou BFS — Système de bridage EKI Ø16 mm

Caractéristiques

Système
Ø16 mm
Poids
0,01 kg

Écrou BFS — Système de bridage EKI Ø16 mm

9,90 € HT soit 11,88 € TTC (TVA française 20 %)

Écrou BFS breveté pour table de soudure EKI Ø16 : il traverse l'empreinte, se plaque sous la tôle et reçoit la vis de votre choix, en M8, M10 ou M12.

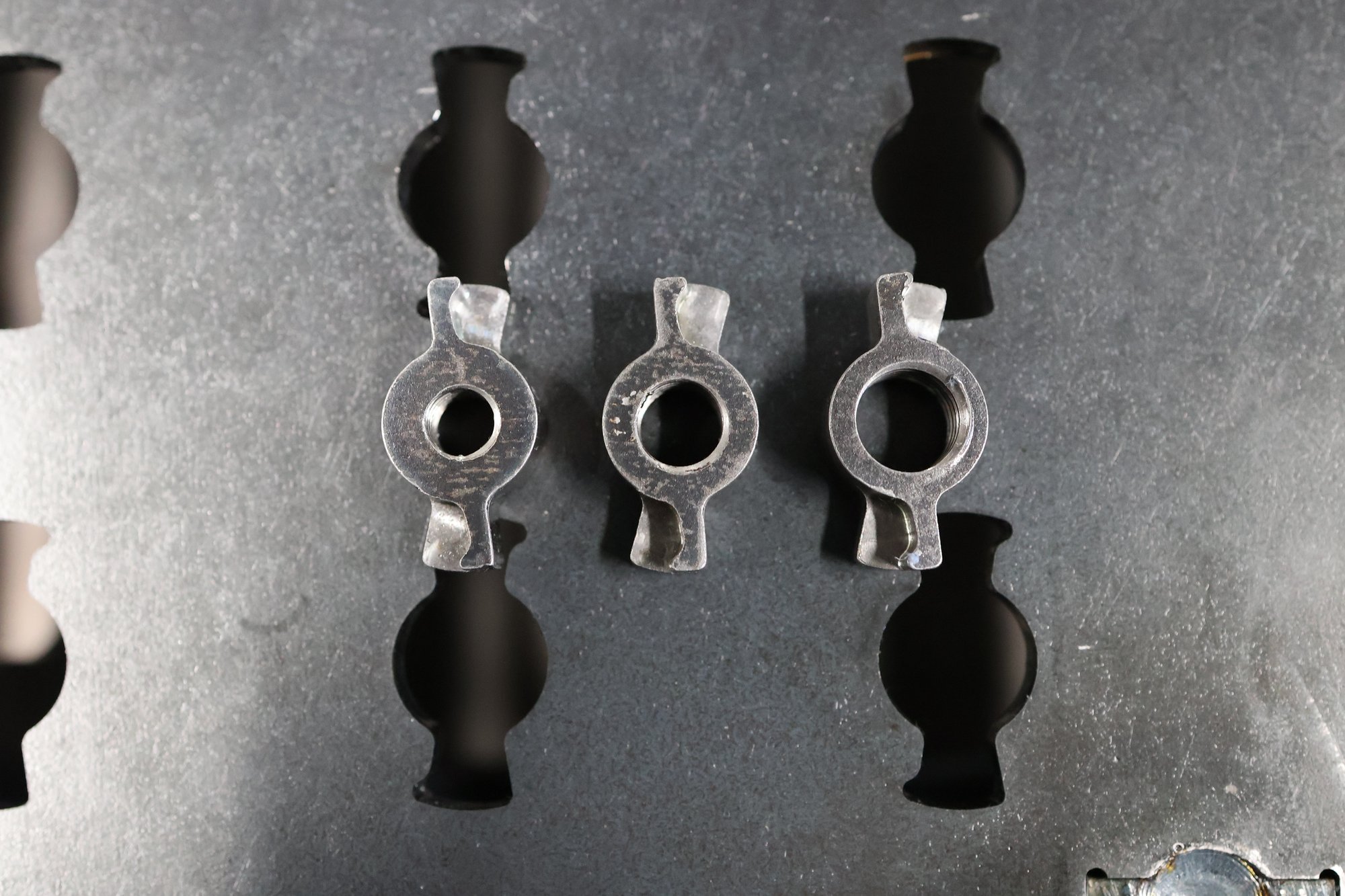

Quelle différence ?
M8
Le filetage des brides fixes BFS, qui en sont livrées.
M10
Pour fixer un étau, une perceuse ou un outillage dont les oreilles acceptent du M10.
M12
Pour les kits de bridage d'usinage standard en M12 et les oreilles de fixation plus larges.
Recevoir un devis pour cette configuration

Devis sous 2 jours ouvrés · rien n'est commandé avant votre accord

Livraison et paiement

Expédition sous 1 semaine si l'article est en stock, 4 semaines sinon. Envoi en colis ou sur palette selon le poids.

Paiement par carte bancaire ou par virement ; un acompte peut être demandé à la commande selon votre profil, il est indiqué sur le devis.

Estimation…

Description

Le principe

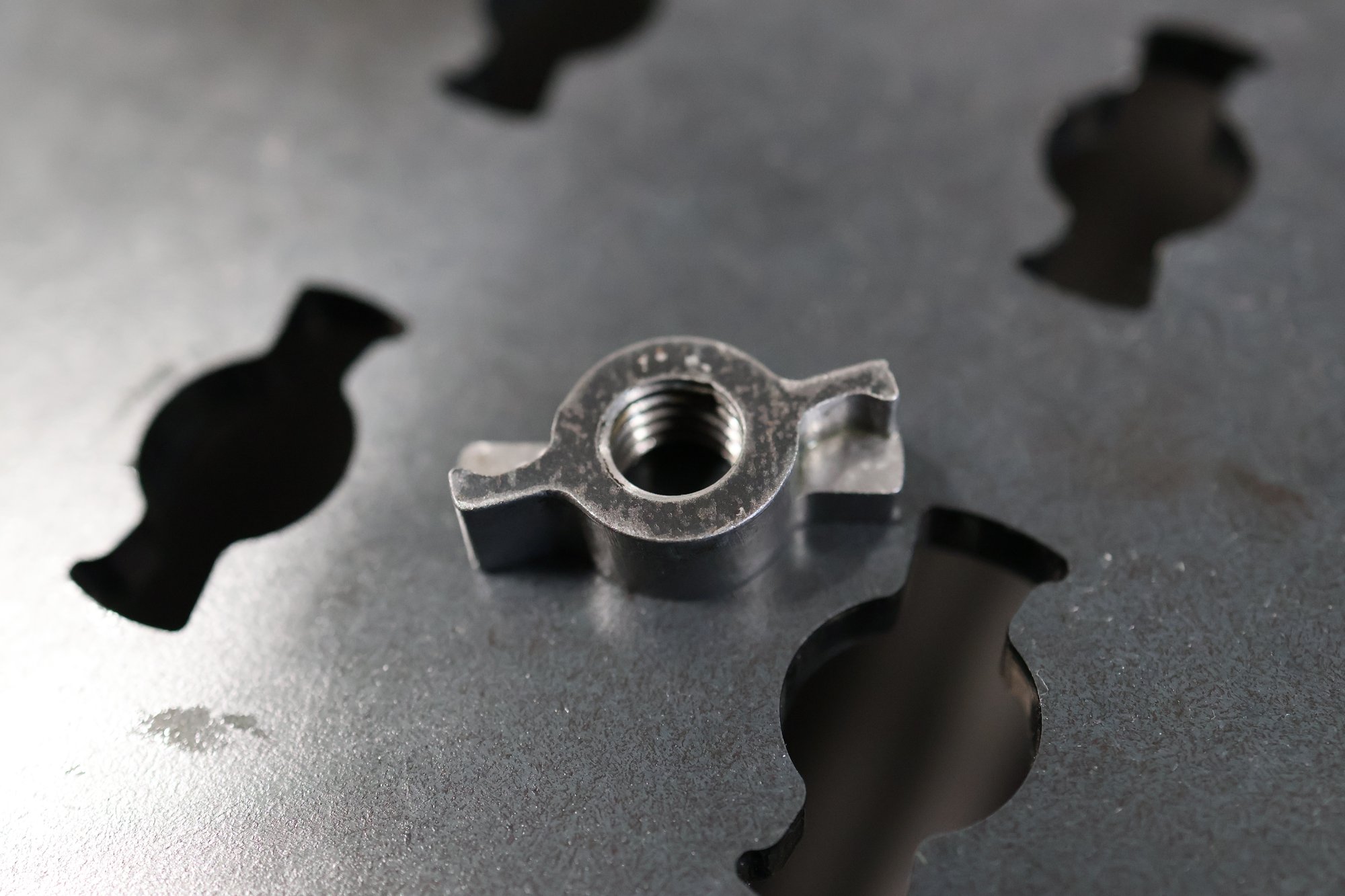

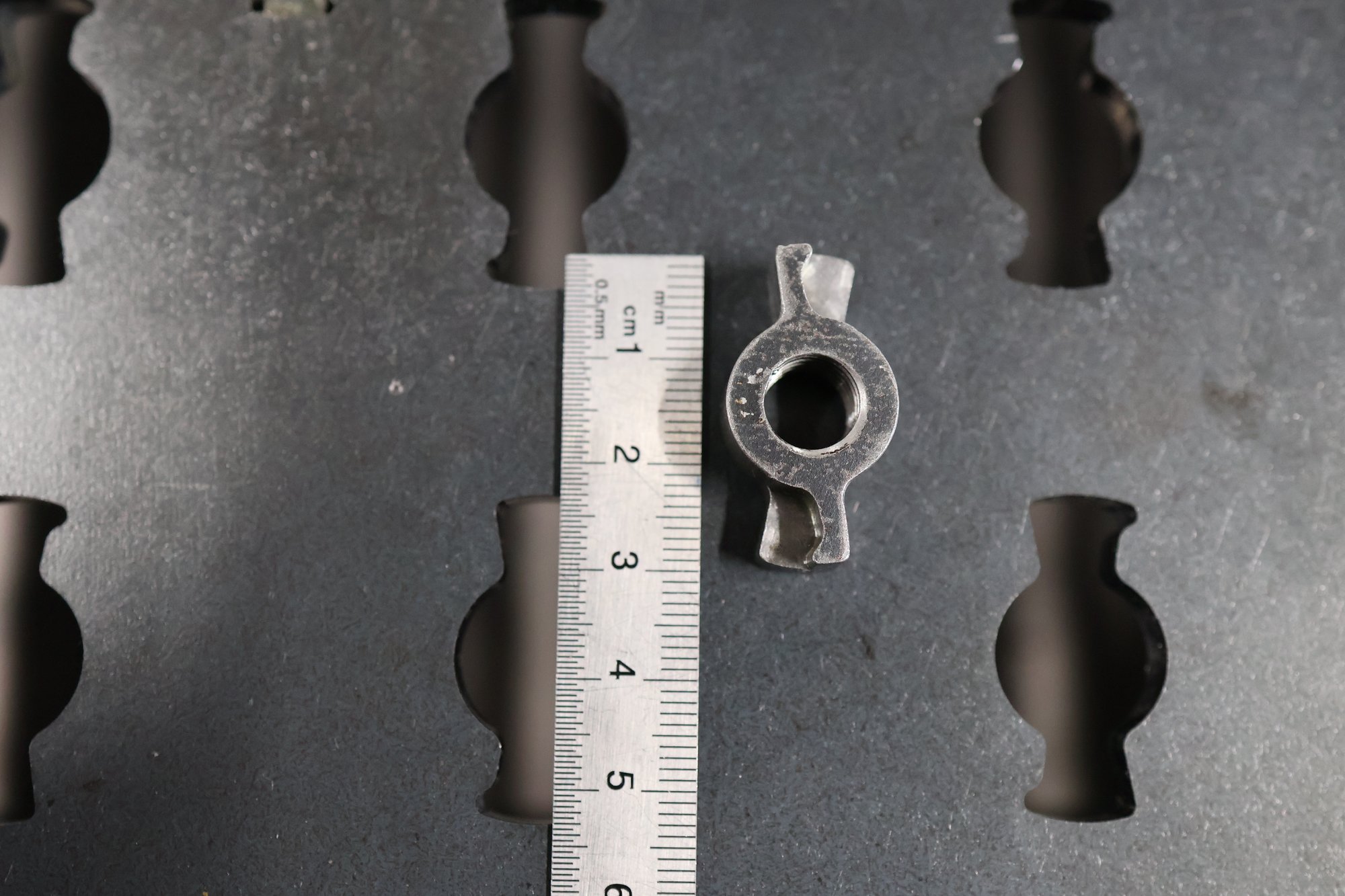

L'écrou passe à travers l'empreinte du plateau. Au serrage, sa géométrie le met en position de bridage contre deux vraies surfaces d'appui sous la tôle ; au desserrage, il revient seul en position de retrait. Le serrage se fait à la clé Allen de 6 mm.

  • 400 kg de tenue sur une seule bride Ø16
  • Une vis pour chaque besoin : courte ou longue, tête six pans ou fraisée, tige filetée pour les montages très hauts
  • Une même vis serre une large plage d'épaisseurs : pas de boulon dédié à chaque épaisseur de pièce

Quel filetage choisir ?

  • M8 : celui des brides fixes BFS, qui en sont livrées
  • M10 : fixation d'un étau, d'une perceuse ou d'un outillage dont les oreilles acceptent du M10
  • M12 : kits de bridage d'usinage standard en M12, et oreilles de fixation plus larges

C'est un écrou, pas un boulon : la vis M8 à M12 passe dans les oreilles d'un étau, qui se fixe sur la table sans plaque d'adaptation. Autres filetages sur demande.

Billes ou BFS : la comparaison détaillée.
